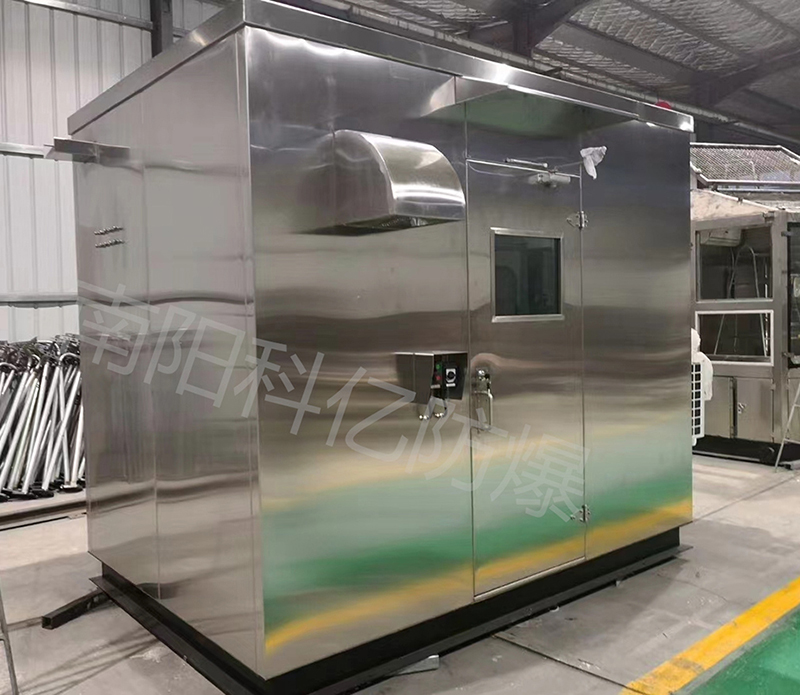

正壓防爆分析小屋適用1區、2區ⅡA～ⅡC類爆炸性氣體環境。或20區、21區、22區可燃性粉塵場所；用于對生產流程中的物料成分和含量進行連續自動的現場測量、分析和控制，能滿足在線分析成套系統所要求的特殊條件，如溫度、濕度、防塵、防爆等；
1.1區、2區ⅡA～ⅡC類爆炸性氣體環境。或20區、21區、22區可燃性粉塵場所；
2.用于對生產流程中的物料成分和含量進行連續自動的現場測量、分析和控制，能滿足在線分析成套系統所要求的特殊條件，如溫度、濕度、防塵、防爆等；
3.用于化工、煉油、醫藥、儲存、紡織、印染、石油開采、海洋石油平合、油輪、軍工等危險場所；
4.根據國家標準GB3836,17《爆炸性環境用防爆電氣設備正壓房間或建筑物的結構使用》設計制造、檢驗。
1、小屋主體雙層結構。中間填有保溫隔熱防火材料
2、室內危險氣體濃度監測系統
3、聲光報警聯銷系統
4、設備電源配電系統
5、電源和遠傳信號轉接信號箱
6、正壓控制系統

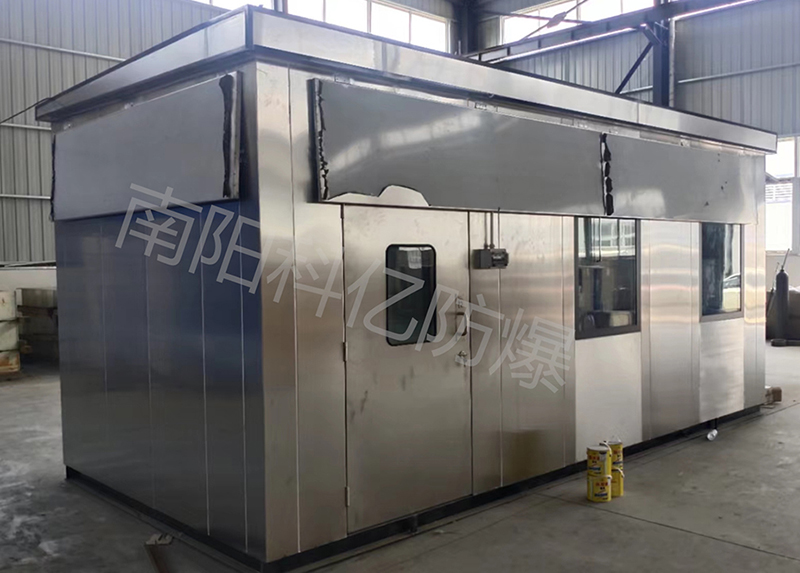

金屬結構的防爆小屋屬于非標產品。其大小可根據分析儀的數量、類型、系統復雜程度和操作維護空間確定，并應留有適當余地，受長途運輸條件限制。其外形尺寸一股如下：參考長度；室外主體2.5~6.5m(考慮到標準鋼材定尺和吊裝、運輸結構強度問題，單個分析小屋長度不宜超過6.5m，如果長度6.5m，可聚用組合式結構，分體制作，運輸到現場后再組合成一體，也可采用兩個分析小屋實現）。參考寬度：室外主體2.5m，最寬不應該超過3.0m（受公路運輸寬度限制。寬度不宜超過3.0m）。參考高度：室外主體2.7~3.0m（受通過立交橋、 隧道時的高度限制]，室內凈高2.5～2.8m
防爆小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證隔爆分析小屋在荷載、起吊、平移和運輸時不變形。
屋頂應有一定的傾斜度，坡度至少為3%，可呈A型或一面斜坡結構，不允許采用平頂。以防雨水積存。
外墻面板宜使用1.5mm#~-2.0mm鋼板制作，可采用n型板式拼裝結構形成外墻，使用304不銹鋼拉絲覆膜板，也可也可使用冷軋鋼板，使用冷軋鋼板時必須進行表面噴涂處理，噴涂顏色為白色或國際灰色，內墻面板和天花板宜使用15mmit~-2.0mm鋼板制作，材料使用冷軋鋼板，也可根據用戶要求使用不銹鋼板。使用冷軋板時必須進行表面噴涂處理噴涂顏色：天花板為白色亮光漆，內墻面板為白色啞光漆。
屋頂面板須進行有效的防雨設計，可使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。材料使用1.5mm#~-2.0mm不銹鋼板制作，保證屋頂面耐腐蝕的持久性能，外頂承重能力≥250kglme2(兩個人的重量）且不發生永久變形。
內外墻和內外頂之間填充阻燃性保溫材料(礦巖棉)等，保溫層厚度一般在70~75mm（3in），嚴寒或酷熱地區應加厚至80~85mm.
地板為防滑金屬板，宜使用4~6mm鋼板制作，材料根據用戶要求可使用花紋不銹鋼板，也可使用花紋鍍鋅鋼板或熱軋鋼板或鋁合金花紋板，使用鍍鋅鋼板或熱軋板必須進行表面噴涂處理，噴涂顏色一般為灰色，必要時可加一層防靜電塑膠板。

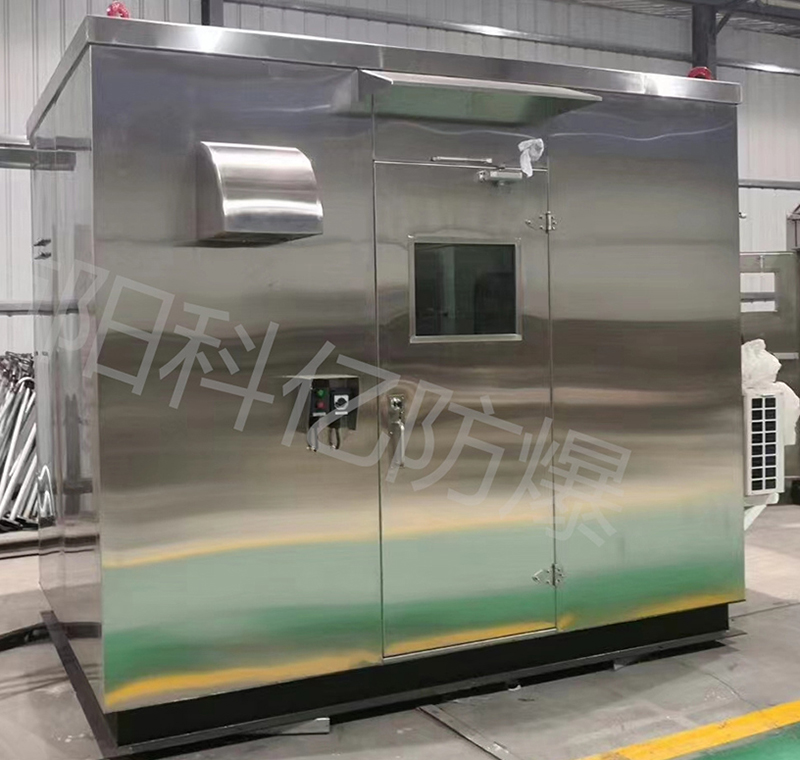

小屋的門應是外開型的。小屋面積≤9m2時只設一個門，>9m2時應設兩個門，即主門和安全門，安全門應設在維修人員面對儀器操作時，向右轉身90所面對的墻上，以便發生意外情況時，能迅速撒離小屋.門的標準尺寸為：寬度900mm，高度200mm，厚度40~50mm.內外面板宜使用與內外墻板相同厚度、材質和噴涂方法的鋼板制作，內部須使用3~6mm的C形冷板，按一定結構強度和尺寸的要求焊接成門體框架并填充保溫材料。門上應設有透視尺寸不小于300mmx300mm的玻璃雙察窗，也可按用戶要求設置特殊尺寸的觀察窗，門縫和窗縫鑲橡膠密封條密封。
（1）小屋外面設有帶防護鏈的氣瓶固定支架。用于放置載氣鋼瓶和標準氣瓶。必要時可加氣瓶護欄。以防無關人員接近。在高寒地區或環境條件惡劣場合，也可在小屋內隔出一個氣瓶間，氣瓶間應單獨設門并配備照明，通風設施。【此項為可選項）
（2）門、接線箱、氣瓶架和樣品預處理箱上方應有防雨遮沿。或將小屋頂檐向外延伸600~800mm，用以防雨遮掩。
（3）小屋頂部應有供整體吊裝用的吊環。
防爆小屋的配電系統為：照明、通風、采暖、空調以及內部儀表設備配電。
分析小屋的照明燈，通風機、空調、維修插座等公用設備由工業電源供電。分析儀系統、安裝檢測報警和聯鎖系統由UPS電源供電。
①公用配電盒儀表配電應彼此獨立，不應合用一個接線箱或配電箱；不同電壓等級的電源（如380VAC，220AC.UPS.24VDC)也應彼此獨立不應合用一個接線箱或配電箱。
②電源接線箱應位于小屋外部，電源線應通過接線箱接入分析小屋。
③電源總開關應位于小屋外部，以便小屋內出現危臉情況時斷開供電。
④配電箱位于小屋內部，每臺儀器和設備應分別供電和配線。
⑤每個配電回路應配有各自的熔斷保護裝置和手動開關。
⑥公共配電和儀表配電均應當留出至少一個備用回路。
⑦電源開關、配電箱、接線箱等電氣設備應符合安裝場所的防護、防爆要求，安裝在小屋外部時，防護等級不應低于IP5S防爆形式應選Exd(e)型，防爆小屋內照明的照度一股為250-300lx，以利于操作和維修，應配備事故照，可采用帶逆變器和蓄電池的照明燈具，停電備用時間不少于30min，照明設備應適用于1區危險場所，照明開關應安裝在分析小屋外主門旁，采用防爆電源開關，為了便于夜間維護操作，分析小屋外部的樣品處理箱和氣瓶護欄上方應提供防爆照明井配備防爆照明開關。
防爆小屋一般配有防爆離心風機或防爆軸流風機，當室內可能存在的有害氣體相對密度<1時，風機應裝在小屋上部，相對密度>1時，應裝在小屋下部，風機開關一般裝在室外主門旁，采用防爆電源開關，
防爆小屋內的溫度一般控制在10~30℃范圍內，冬季可使用防爆電加熱暖風機或防爆油汀的采暖裝置，曖氣散熱面的表面溫度應不超過區域危險等級允許的溫度，并用護罩加以屏蔽，以防人體直接接觸造成燙傷，
為滿足防爆小屋夏天內部運行環境溫度要求，小屋配備防爆空調，有窗式、壁掛式和柜式三種，可根據需要選用。
普通分析小屋的通風采用自然通風.是由外部風力或由內、外熱量梯度引起的，為了加強通風效果，往往輔之以機精通風設備,如安裝掙氣扇或排風扇等。
①分析儀系統能夠在模擬運行條件下得到充分測試，設計、設備和安裝缺陷可以在發運到現場前得到糾正，這一點對保證系統順利投運和降低現場維護量至關重要.
②集成商工廠安裝不受現場氣候和施工條件的影響，
③整套系統的設計、安裝、調試、投用由系統集成商負責，提供交們匙工程。
④可避免現場安裝中各設計專業、各施工工種協調對接引起的麻煩和差錯，提高了系統的可靠性。
⑤所有系統文件均為集成商握供的單獨檔案。
1.執行標準：GB3836.1-2010.GB3836.2-2010、GB3836.3-2010、GB3836,4-2010、GB3836.17-2004;
2.防爆標志：ExdeibmbpzIICT4：
3.工作電壓AC220V/380V；
4.防爆空調功率1.5匹或2匹，防爆熱油汀功率：2KW.防爆熒光燈：2×40W或2×20W，防爆應急燈1X20W：
5.通風方式：持續+間隙;
6.通氣接口為G1/2”，G3/4”，或G1"，耗氣量：大約20-35m3h。供氣壓力為0.4-1.0MPa；
7.防護等級為IP54，IP65；
客戶訂貨需提供以下參數：
是否含保溫材料
要求大小
材質與厚度
是否含有防爆空調
是否有可燃氣體報警器
是否有防爆控制箱、接線箱
是用于I區還是II區
小屋是否正壓
發到什么地方
