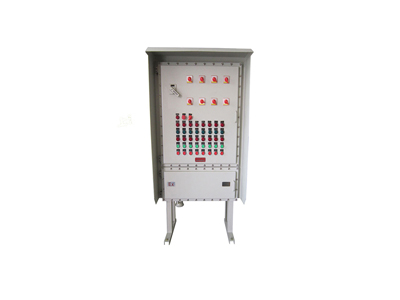

戶外防爆動力配電箱

廠家直銷

全程跟蹤

免費設計

戶外防爆動力配電箱產品特點：1.防爆配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。2.防爆配電箱設計精良，安全易用，我公司免費提供一年保修3.箱體圖紙可由貴公司提供，或由我公司代為制作.

24小時咨詢熱線： 18637780383

　　戶外防爆動力配電箱適用范圍

　　1、爆炸性氣體混合物：ⅡA、ⅡB、ⅡC。

　　2、溫度組別：T1～T6。

　　3、防爆標志：ExdeⅡBT6、*ExdeⅡCT6。

　　4.具體概括使用場所如室內，外工作場所，中國煤炭行業，中石油，中石化，中海油，電力，治金，鐵路，鋼鐵，船舶，部隊，航空航天，公安消防，化工，政府部門，場館，交通運輸，及大型企業適用需要。注：要求ⅡC級請注明。

　　戶外防爆動力配電箱產品特點：

　　1.防爆配電箱外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。

　　2.防爆配電箱設計精良，安全易用，我公司免費提供一年保修

　　3.箱體圖紙可由貴公司提供，或由我公司代為制作.

　　4.防爆照明（動力）配電箱采用復合型，模塊結構，各回路可根據需要**組裝，一般開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構.

　　5.內裝元件可根據用戶要求安裝高分斷路器或塑殼式斷路器。如DZ47、C65、CM1等。

　　6.可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。

　　7.適用于照明和動力線路，具有分斷、過載、失壓保護和短路自動切斷功能鋼管或電纜布線均可.

　　8.符合GB3836-2000,IEC60079標準要求。

　　戶外防爆動力配電箱主要技術參數：

　　1.執行標準：GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

　　2.防爆標志：ExdeⅡBT6、DIP A20 TA，T6 3.額定電壓：AC 220V/380V

　　4.主回路額定電流：20A～250A

　　5.支路數:2、4、6、8、10、12

　　6.支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

　　7.防護等級：IP54（ⅡB）、IP55（DIP）、IP65（配防雨罩）

　　8.防腐等級：WF1

　　9.入口規格：G1/2～G3"

　　10.適用電纜外徑：Φ6～Φ55mm

　　11.進線口方向：下進下出、下進上出、上進上出或上進下出

　　戶外防爆動力配電箱訂貨須知

　　用戶在訂貨時，須注明配電箱的回路數，各回路相應的是電流以及斷路器的級數，若須帶漏電功能，則還需注明，若需帶總開關則請注明總開關的電流及級數，并注明進出線方向，進出線規格及對應的數量。照明配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混合時，按動力配電箱造型。

　　一般情況下，用戶必須提供配電電氣系統圖。

　　——E：用途和適用范圍

　　戶外防爆動力配電箱是按GB3836.1～2設計和制造，配電箱主要用于1區或2區中含有爆炸性混合物為Ⅱ類B級T4組及以下爆炸危險場所，作為交流50Hz，額定電壓至380V，分支回路額定電壓220V或380V，分支回路額定電流至60A的電路中，作不頻繁接通與分斷之用，且具有過載和短路保護。

　　——F：產品型號和意義及基本參數

　　2．1產品型號和意義

　　BXM 5-□□□□□

　　WF：戶外防中腐蝕（不要求不注）

　　出線口方向D：上出線

　　X：下出線

　　進線口方向D：上進線

　　X：下進線

　　K:主回路帶總開關（不帶不注）

　　支路數

　　設計序號

　　防爆照明配電箱

　　2．2基本參數

　　防爆箱,BXM51防爆照明配電箱基本參數見下表

　　型號額定電壓（V）支路額定電流A饋電開關電流

　　A回路數

　　主回路支路

　　BXM51 380 220 5;10;15;20;3240;50;60 10;15;20;25;3240;50;60;80;100140;200;250 2;4;6;8;10;

　　12

　　380

　　配電箱的防爆標志為dⅡBT4;

　　2．4配電箱進線配用電纜大外徑為26mm；

　　2．5配電箱出線配用電纜大外徑為15mm；

　　——G：配電箱在下列情況下能夠可靠工作

　　3．1周圍空氣溫度上限值不超過+40℃，下限值不低于-20℃，且24小時內的平均值不超過+35℃；

　　3．2安裝地點的海拔不超過2000m；

　　3．3在無顯著搖動、振動和沖擊的地方；

　　3．4安裝地點濕月平均大相對濕度不超過95%，同時該月的月平均溫度不低于+25℃；

　　3．5污染等級為3級；

　　3．6安裝類別為Ⅱ、Ⅲ類；

　　3．7防護等級：IP54。

　　——H：主要結構

　　配電箱外殼采用ZL102鑄鋁合金制成隔爆型主腔及接線腔，主腔內裝有C45N系列斷路器，通過操作機構及外殼手柄進行操作，每回路有“分”、“合”指示，且有指示燈顯示，接線腔內有與主腔相貫通的接線端子，并有電纜引入裝置，設有內外接地螺釘。

　　——I：使用與維修

　　5．1將配電箱安裝固定好，將進出線腔蓋打開，把電纜通過引入裝置接至接線端子上，接好內外接地線，檢查無誤后合上蓋，用緊固件緊固，并把壓緊螺母旋緊使電纜密封，完畢后即可使用。

　　5．2配電箱不得隨意拆卸，維修進先斷開電源后，才能開蓋維修，維修時不得損壞隔爆面，維修后隔爆接合面涂204-1防銹油，并將蓋合好，用螺栓緊固后才能使用。

　　5．3配電箱安裝傾斜度不超過5°。
