1.適用于爆炸性氣體環境1區、2區；
2.適用于可燃性粉塵環境20區、21區、22區；
3.適用于IIA、IIB、IIC級爆炸性氣體環境；

4.廣泛適用于石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險場所。

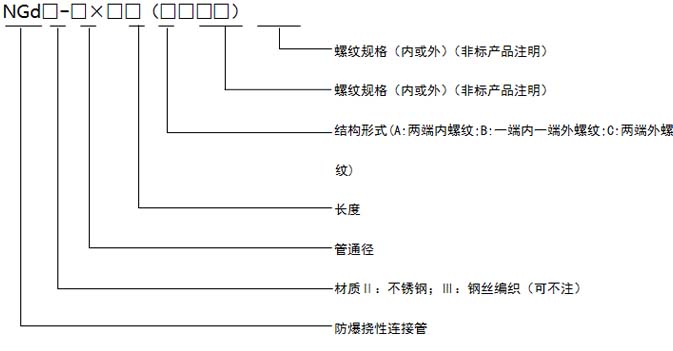

防爆撓性連接管型號含義



防爆撓性連接管產品特點

1.防爆撓性連接管由活接頭與連接管組成；連接管由內管與護套組成；
2.活接頭由不銹鋼制作，或優質碳鋼素鋼電鍍處理；
3.內管由波紋管或金屬軟管制成，具有良好耐腐性；
4.具有阻燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固、工作可靠等特點；
5.螺紋尺寸規格可根據用戶要求特殊加工，如NPT螺紋、英制以及公制螺紋等；
6.防爆撓性管長度，常規供貨有500mm、700mm、1000mm可供選擇，也可根據用戶需求訂制其它長度；
7.二種不同材質可供選擇

1.執行標準：GB 3836.1、GB 3836.2、GB 12476.5、JB/T9600、IEC60079-0、IEC60079-1、IEC61241-0、IEC61241-1
2.防爆標志：Exd ⅡC Gb、Ex tD A20

3防護等級：IP65



防爆撓性連接管選型表



型號	管通徑 （mm）	螺紋規格	適用電纜最大外徑(mm)	最小彎曲半徑 (mm)
NGd-15×□	15	G½″	10	80
NGd-20×□	20	G¾″	14	110
NGd-25×□	25	G1″	18	145
NGd-32×□	32	G1¼″	25	180
NGd-40×□	40	G1½″	28	210
NGd-50×□	50	G2″	34	250
NGd-70×□	70	G2½″	45	350
NGd-80×□	80	G3″	55	400
NGd-100×□	100	G4″	75	500

1.若需訂購防爆撓性連接管，材質為鋼絲編織、管通徑為15mm、長度為500mm，端內螺紋一端外螺紋、螺紋規格為G½″，則訂貨型號為”NGd-15×500B”；
2.若需訂購粉塵防爆撓性連接管，材質為不銹鋼、管通徑為20mm、長度為700mm，結構型式為一端內一端外螺紋，內螺紋規格為G¾″，外螺紋規格為M25×1.5，則訂貨型號為“NGd-Ⅱ-20×700B（G3/4內M25×1.5外”。
