BLA-10系列防爆操作柱（箱）（以下簡稱操作柱）可用于工廠中IIB、IIC的爆炸性氣體環境和21～22區T1-T4組爆炸粉塵的危險場所，供交流50Hz，電壓AC220V/380V/DC24V的線路中，作電器設備的控制之用。防爆標志ExdeIICT6Gb/ExtD A21 IP65 T80°C 。防爆合格證號CCRI15.1051

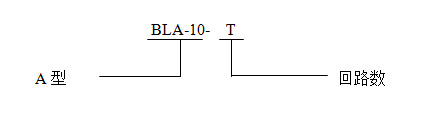

防爆操作柱型號含義

控制柜的使用環境

工件電壓：DC24V/AC220V/AC380V
額定電流：15A；
外殼防護等級：IP65
增安型外殼結構，隔爆型防爆元件。

防爆操作柱技術參數

海拔不超過2000米。
產品使用環境溫度為-20℃~+40℃。
周圍屬于20區A型T1~T4組爆炸性混合物的危險場所。
相對濕度不大于90%（+25℃）。
戶內、戶外均可使用。
無劇烈沖擊和震動場所。

防爆操作柱結構描述

控制柜的外殼是厚度為1.5mm-3mm的優質鋼板、不銹鋼板焊接制成，柜體與柜蓋之間及開關與柜蓋之間均用橡膠密封條密封。進出電纜用電纜密封接頭密封。面板可以安裝防爆燈、鈕、電流表、電壓表、帶燈鈕、電位器等本體防爆元件。防爆元件應當自身帶有防爆合格證。內部可安裝接線端子。

防爆操作柱使用與維護

安裝使用前檢查有無符合要求的防爆標志。
安裝好后檢查緊固件應完整無缺損。
檢查或維修前應先斷開電源再打開蓋子。
非專業人員不能隨便操作。
應定期進行檢查，如發現不正常現象應立即進行修理。

防爆操作柱注意事項

應定期進行修理、打掃、清理時用干凈擦布進行，不能使用化學清潔劑，以免損壞漆層。
現場使用應遵守“嚴禁帶電開蓋”的原則。
引入電纜外徑應與產品密封圈內徑相匹配，現場使用應擰緊壓緊螺母，使密封圈有效夾緊引入電纜。
產品使用時外殼應可靠接地。
用戶不得自行更換產品的零部件。
產品日常使用中應注意經常清掃，以防堆積粉塵。
產品的安裝、使用和維護應同時遵守產品使用說明書、GB50257-1996“電氣裝置安裝工程爆炸和火災危險環境電力裝置施工及驗收規范”、GB15577-2007“粉塵防爆安全規程”和GB12476.2-2006“可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護的電氣設備 第2節：電氣設備的選擇、安裝和維護”的有關規定。

防爆操作柱運榆 貯存

控制箱在運輸中避免劇烈的沖擊和震動。
控制箱應貯存在通風干燥的倉庫中，

參數	描述
執行標準	GB3836.1-2010/GB3836.2-2010/GB3836.3-2010/ GB4208-2008/GB12476.1-2013/GB12476.5-2013
防爆標志	ExdeIICT6 Gb/Ex tD A21 IP65 T80°C
額定電壓	DC24V/AC220V/AC380V
額定電流	15A
外殼防護等級	IP65
引入口規格	G/M/NPT螺紋，1/2″～4″

客戶訂貨需提供以下參數：
要求的尺寸大小、材質、板材厚度（不提供默認2mm）；
請提供面板元件的種類、數量。
□防爆指示燈□防爆按鈕□防爆旋鈕□防爆急停
□防爆電位器□防爆電流表□防爆電壓表
請提供箱內端子數量、規格。

請提供出線口規格、數量、方向。
