防爆接頭防爆電纜夾緊密封接頭

廠家直銷

全程跟蹤

免費設計

防爆電纜夾緊密封接頭作為防爆電氣設備的一種附件，用于夾緊各種鎧裝或非鎧裝電纜。適用于爆炸性氣體環境1區，2區，可燃性粉塵環境20區、21區、22區，IIA、IIB、IIC級爆炸性氣體環境

24小時咨詢熱線： 18637780383

防爆接頭產品介紹

1.適用于爆炸性氣體環境1區、2區；
2.適用于可燃性粉塵環境20區、21區、22區；
3.適用于IIA、IIB、IIC級爆炸性氣體環境；
4.廣泛適用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等爆炸性危險場所；
5.作為防爆電氣設備的一種配套附件，用于夾緊各種鎧裝或非鎧裝電纜。

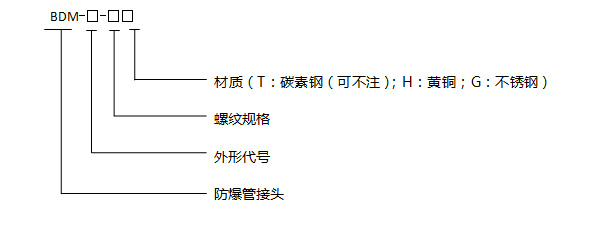

防爆接頭型號含義

防爆接頭產品特點

1.采用優質碳素鋼、不銹鋼或黃銅制成；
2.多種形式產品，滿足不同安裝要求；
3.3A型產品為塑料材質，螺紋規格為管螺紋，適用于增安腔外殼作電纜引入裝置；
4.產品可用于夾緊鎧裝電纜；
5.B~H型產品螺紋規格可根據用戶要求特制，如NPT螺紋，英制及公制等各種非標螺紋。

防爆接頭技術參數

1.執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、GB12476.5、IEC60079
2.防護等級：IP66

防爆接頭選型表

1.BDM-A
采用工程塑料壓制而成，單層密封機械電纜夾緊裝置，具有較強的防水和防腐性能，適用于增安型外殼非鎧裝電纜引入

產品圖片	規格（A）	適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	G½?	8~12	41	27(30)	Ex e ⅡC Gb Ex tD A21 IP66	IP66
	G¾?	13~18	49	32(36)
	G1?	19~24	55	41(45)
	G1¼?	16~26	57	50(55)
	G1½?	25~32	57	59(65)
	G2?	32~42	62	69(76)

2.BDM-B
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，單層密封結構，適用于非鎧裝電纜引入。

產品圖片	規格（A）			適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制	NPT	G?	適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5S	½S	½?S	5~10	45	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M20*1.5	½	½?	9~15	45	27(30)
	M25*1.5S	¾S	¾?S	9~15	45	33(37)
	M25*1.5	¾	¾?	14~20	45	33(37)
	M32*1.5S	1S	1?S	14~20	47	38(42)
	M32*1.5	1	1?	19~25	47	38(42)
	M40*1.5S	1¼S	1¼?S	19~25	48	45(49)
	M40*1.5	1¼	1¼?	25~32	48	45(49)
	M50*1.5SS	1½SS	1½?SS	25~32	50	54(59)
	M50*1.5S	1½S	1½?S	31~36	50	54(59)
	M50*1.5	1½	1½?	35~40	50	54(59)
	M63*1.5S	2S	2?S	39~45	50	64(69)
	M63*1.5	2	2?	45~50	50	64(69)
	M75*1.5S	2½S	2½?S	48~56	56	82(87)
	M75*1.5	2½	2½?	56~65	56	82(87)
	M90*2S	3S	3?S	51~65	56	100(105)
	M90*2	3	3?	64~75	56	100(105)
	M115*2S	4S	4?S	74~84	56	120(125)
	M115*2	4	4?	87~98	56	120(125)

3.BDM-C
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，單層密封結構，適用于非鎧裝電纜引入。

產品圖片	規格（A）			適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制	NPT	G?	適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5S	½S	½?S	5~10	52	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M20*1.5	½	½?	9~15	52	27(30)
	M25*1.5S	¾S	¾?S	9~15	52	33(37)
	M25*1.5	¾	¾?	14~20	52	33(37)
	M32*1.5S	1S	1?S	14~20	54	38(42)
	M32*1.5	1	1?	19~25	54	38(42)
	M40*1.5S	1¼S	1¼?S	19~25	54	45(49)
	M40*1.5	1¼	1¼?	25~32	54	45(49)
	M50*1.5SS	1½SS	1½?SS	25~32	59	54(59)
	M50*1.5S	1½S	1½?S	31~36	59	54(59)
	M50*1.5	1½	1½?	35~40	59	54(59)
	M63*1.5S	2S	2?S	39~45	59	64(69)
	M63*1.5	2	2?	45~50	59	64(69)
	M75*1.5S	2½S	2½?S	48~56	63	82(87)
	M75*1.5	2½	2½?	56~65	63	82(87)
	M90*2S	3S	3?S	51~65	63	100(105)
	M90*2	3	3?	64~75	63	100(105)
	M115*2S	4S	4?S	74~84	63	120(125)
	M115*2	4	4?	87~98	63	120(125)

4.BDM-D
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，單層密封結構，進線端有螺紋連接口，適用于非鎧裝電纜引入。

產品圖片	規格（A）			適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制	NPT	G?	適用電纜直徑范圍（B）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5S	½S	½?S	5~10	52	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M20*1.5	½	½?	9~15	52	27(30)
	M25*1.5S	¾S	¾?S	9~15	52	33(37)
	M25*1.5	¾	¾?	14~20	52	33(37)
	M32*1.5S	1S	1?S	14~20	54	38(42)
	M32*1.5	1	1?	19~25	54	38(42)
	M40*1.5S	1¼S	1¼?S	19~25	54	45(49)
	M40*1.5	1¼	1¼?	25~32	54	45(49)
	M50*1.5S	1½S	1½?S	31~36	59	54(59)
	M50*1.5	1½	1½?	35~40	59	54(59)
	M63*1.5S	2S	2?S	39~45	59	64(69)
	M63*1.5	2	2?	45~50	59	64(69)

5.BDM-E
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，填料單層密封結構，適用于非鎧裝電纜引入。

產品圖片	規格（A）			出線端電纜最大外徑（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制	NPT	G?	出線端電纜最大外徑（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5	½	½?	11	9~15	75	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M25*1.5S	¾S	¾?S	16	9~15	75	33(37)
	M25*1.5	¾	¾?	16	14~20	75	33(37)
	M32*1.5S	1S	1?S	21	14~20	77	38(42)
	M32*1.5	1	1?	21	19~25	77	38(42)
	M40*1.5S	1¼S	1¼?S	27	19~25	80	45(49)
	M40*1.5	1¼	1¼?	27	25~32	80	45(49)
	M50*1.5S	1½S	1½?S	33	31~36	80	54(59)
	M50*1.5	1½	1½?	35	35~40	80	54(59)
	M63*1.5S	2S	2?S	43	39~45	80	64(69)
	M63*1.5	2	2?	45	45~50	80	64(69)
	M75*1.5S	2½S	2½?S	52	48~56	95	82(87)
	M75*1.5	2½	2½?	59	56~65	95	82(87)
	M90*2S	3S	3?S	64	51~65	98	100(105)
	M90*2	3	3?	70	64~75	98	100(105)
	M115*2S	4S	4?S	80	74~84	98	120(125)
	M115*2	4	4?	90	87~98	98	120(125)

6.BDM-F
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，填料單層密封結構，進線端有螺紋連接口，適用于鎧裝電纜引入。

產品圖片	規格（A）			出線端電纜最大外徑（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制			出線端電纜最大外徑（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5	½	½?	11	9~15	86	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M25*1.5S	¾S	¾?S	16	9~15	86	33(37)
	M25*1.5	¾	¾?	16	14~20	86	33(37)
	M32*1.5S	1S	1?S	21	14~20	90	38(42)
	M32*1.5	1	1?	21	19~25	90	38(42)
	M40*1.5S	1¼S	1¼?S	27	19~25	93	45(49)
	M40*1.5	1¼	1¼?	27	25~32	93	45(49)
	M50*1.5S	1½S	1½?S	33	31~36	93	54(59)
	M50*1.5	1½	1½?	35	35~40	93	54(59)
	M63*1.5S	2S	2?S	43	39~45	93	64(69)
	M63*1.5	2	2?	45	45~50	93	64(69)
	M75*1.5S	2½S	2½?S	52	48~56	108	82(87)
	M75*1.5	2½	2½?	59	56~65	108	82(87)
	M90*2S	3S	3?S	64	51~65	108	100(105)
	M90*2	3	3?	70	64~75	108	100(105)
	M115*2S	4S	4?S	80	74~84	108	120(125)
	M115*2	4	4?	90	87~98	108	120(125)

7.BDM-G
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，雙層密封結構，適用于鎧裝電纜引入。

產品圖片	規格（A）			適用電纜直徑范圍（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制	NPT	G?	適用電纜直徑范圍（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5	½	½?	5~10	9~15	75	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M25*1.5	¾	¾?	9~15	14~20	75	33(37)
	M32*1.5	1	1?	14~20	19~25	77	38(42)
	M40*1.5	1¼	1¼?	19~25	25~32	80	45(49)
	M50*1.5S	1½S	1½?S	25~32	31~36	80	54(59)
	M50*1.5	1½	1½?	31~36	35~40	80	54(59)
	M63*1.5S	2S	2?S	34~40	39~45	80	64(69)
	M63*1.5	2	2?	39~45	45~50	80	64(69)
	M75*1.5S	2½S	2½?S	41~50	48~56	95	82(87)
	M75*1.5	2½	2½?	48~56	56~65	95	82(87)
	M90*2	3	3?	51~65	64~75	98	100(105)
	M115*2	4	4?	74~84	87~98	98	120(125)

8.BDM-H
采用優質碳素鋼、黃銅或不銹鋼制成，位移式電纜夾緊裝置，具有較強的防水性能，雙層密封結構，進線端有螺紋連接口，適用于鎧裝電纜引入。

產品圖片	規格（A）			適用電纜直徑范圍（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	公制	NPT	G?	適用電纜直徑范圍（B）	適用電纜直徑范圍（D）	長度（L）	對邊/最大外徑S（ΦC）	防爆標志	防護等級
	M20*1.5	½	½?	5~10	9~15	86	27(30)	Ex e ⅡC Gb Ex d ⅡC Gb Ex tD A21 IP66	IP66
	M25*1.5	¾	¾?	9~15	14~20	86	33(37)
	M32*1.5	1	1?	14~20	19~25	90	38(42)
	M40*1.5	1¼	1¼?	19~25	25~32	93	45(49)
	M50*1.5S	1½S	1½?S	25~32	31~36	93	54(59)
	M50*1.5	1½	1½?	31~36	35~40	93	54(59)
	M63*1.5S	2S	2?S	34~40	39~45	93	64(69)
	M63*1.5	2	2?	39~45	45~50	93	64(69)
	M75*1.5S	2½S	2½?S	41~50	48~56	108	82(87)
	M75*1.5	2½	2½?	48~56	56~65	108	82(87)
	M90*2	3	3?	51~65	64~75	108	100(105)
	M115*2	4	4?	74~84	87~98	108	120(125)

防爆接頭訂購須知

1.1A型產品材質為塑料，無須注明，其它形式的電纜夾緊密封接頭材質按上述型號編寫；
1.2常規供貨產品螺紋形式為管螺紋，如有特殊要求請注明。
例：若需訂購BDM電纜夾緊密封接頭，外形代號為B、螺紋規格為G3/4?、材質為不銹鋼，則訂貨型號為“BDM-B-G3/4G”。
