Kxd系列防爆控制箱（以下簡稱控制箱），按GB3836.2010≤爆炸性氣體環境用防爆電氣設備≥規程設計和制造。防爆標志：Ex d IIBT6Gb/EXtdA21IP65T80℃，可適用于具有可燃性氣體與空氣形成的爆炸性混合物（其混合物屬于IIA,IIB類T1~T6組）及以下的場所，但周圍介質中不含油破壞金屬絕緣的活動性化學物質，供交流50HZ、220V/380V的線路中，作為電力設備的控制之用。

防爆電器控制箱IIB結構描述

控制箱的外殼是用高強度鋁合金鑄造或優質鋼板焊接制成，內腔空氣開關，通過蓋上的手柄及傳動機構操作開關，蓋和體用螺絲緊固，蓋上標明“嚴禁帶電開蓋”警告牌以保安全，主副腔有接線連接端子，引出線口中用G3/4~G4的鋼管或不同外徑橡膠電纜作進出線用。

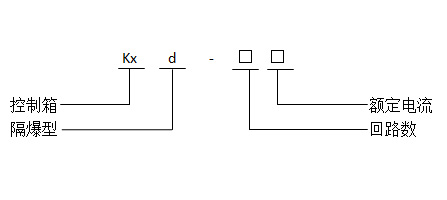

防爆電器控制箱IIB型號含義

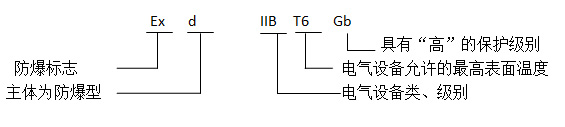

防爆電器控制箱IIB防爆標志含義



防爆電器控制箱IIB使用環境

控制箱的使用環境

工作溫度為-20°C~+40°C

• 海拔不超過2000米
• 周圍屬于IIA、IIB類T1~T6組爆炸性混合物的危險場所。
• 相對濕度不大于90%（+25°C）
• 戶內、戶外均可使用。
• 無劇烈沖擊和振動場所。

防爆電器控制箱IIB結構概述

控制箱的外殼是用高強度鋁合金鑄造或優質鋼板焊接制成，內腔空氣開關，通過蓋上的手柄及傳動機構操作開關，蓋和體用螺絲緊固，蓋上標明“嚴禁帶點開蓋”警告牌以報安全，主副腔有接線連接端子，引出線口中用G3/4~G2的鋼管或不同外徑橡膠電纜作進出線用。

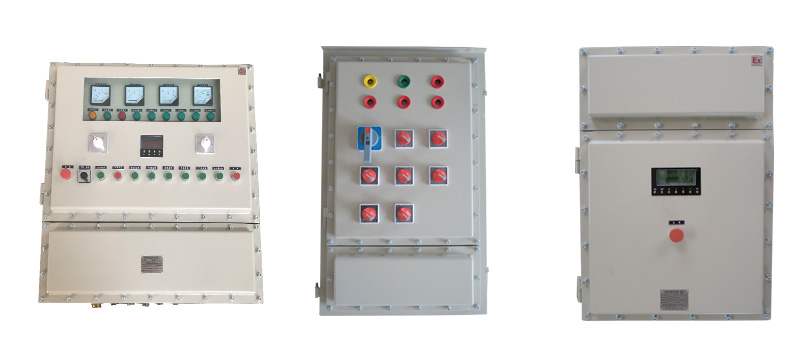

防爆電器控制箱IIB外形示意圖

防爆電器控制箱IIB使用與維護

• 安裝使用前檢查有無符合要求的防爆標志及警告牌標志。
• 安裝好后檢查緊固件應完整無缺損。
• 檢查或維修前應斷開電源再打開蓋子。
• 檢修完畢應及時關閉箱蓋；若跨工作日檢修，在斷電安全的前提下，工作結束后，應當至少將隔爆面右上角的螺絲緊固，防止發生落門現象。
• 非專業人員不能隨便操作。
• 應定期進行檢查，如發現不正常現象應立即進行修理，裝卸時注意保護隔爆面。修理完畢后應在隔爆面上涂204-1防銹油，以防銹蝕。
• 應定期進行修理、打掃、清理時用干凈擦布進行，不能使用化學清潔劑，以免損壞漆層。

防爆電器控制箱IIB運輸與貯存

• 控制箱在運輸中避免劇烈的沖擊和震動
• 控制箱應貯存在通風干燥的倉庫中。

1) 執行標準：GB3836.1、GB3836.2、GB12476.1、GB12476.5
2) 額定電壓：AC380V/AC220V
額定總電流：≤400A
3) 防爆等級：Ex d IIBT6Gb/EXtdA21IP65T80℃
4) 防護等級：IP65
5) 引入口規格： G/M/NPT螺紋1/2”~4”

客戶訂貨需提供以下參數：
安裝區域：□室內□室外
安裝方式：□掛式□立式
接線方式：□我司成套接線□僅供防爆外殼，元件和接線由客戶自供
外殼：提供箱內凈尺寸、面板元件數量和規格、出線口數量和規格

成套：需要提供原理圖、元件品牌要求。
