KTC系列智能正壓防爆電氣柜（以下簡稱正壓柜），適用于工廠企業中存在或可能存在ⅡA、ⅡB、ⅡC 類T1~T4組爆炸性氣體的1 區或2 區危險場所。該產品經國家級儀器儀表防爆安全監督檢驗站檢驗合格并取得了防爆合格證。經國家質量監督檢驗檢疫總局檢查合格，獲得全國工業產品生產許可證。

產品具有智能集中控制、彩屏文字顯示、換氣量智能積算、換氣保壓后自動供電、失壓補氣、故障報警及危險時自動切斷電源等功能。

特殊定制防爆正壓柜正壓原理

本產品是通過防爆儀表箱內的智能單片機控制系統與氣體壓力控制系統匹配,將潔凈、安全的壓縮空氣或惰性氣體引入正壓腔，完成吹掃柜體內部的可燃性氣體或粉塵，并能夠維持正壓腔內一定的壓力，使正壓腔內形成微正壓，阻止外界危險氣體或粉塵的進入，達到防爆的目的。

特殊定制防爆正壓柜運行要素

• ● 穩定，安全的氣源（通常的儀表壓縮空氣就能滿足要求）；
• ● 具有較高密封性能的箱體；
• ● 一套高質量、高可靠性的正壓控制系統。

特殊定制防爆正壓柜結構概述

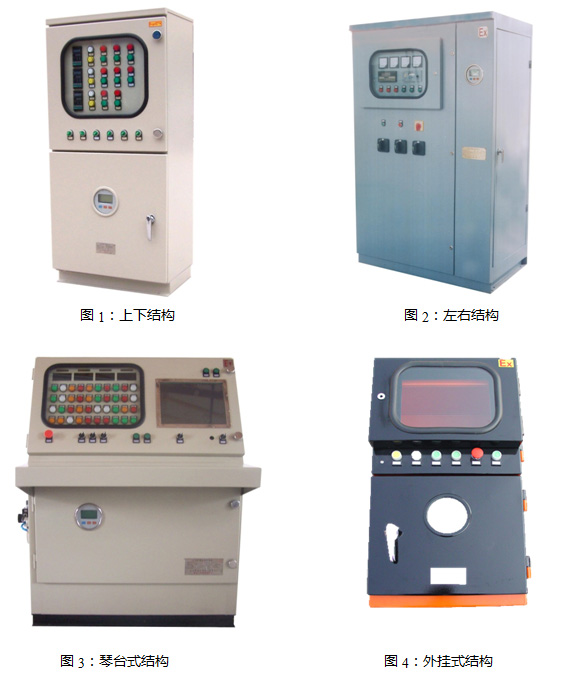

正壓柜柜體：正壓柜柜體采用1.5～2.5mm厚的冷軋鋼板或不銹鋼板焊接而成，通氣管道采用不銹鋼管，進出電纜采用電纜密封接頭。前門可設置玻璃顯示窗，顯示儀表、指示燈等內容。外殼防護等級由IP65和IP66兩種可選擇。正壓柜結構形式由上下結構、左右結構、琴臺式結構和外掛式結構四種，分別見圖1～圖4。也可根據客戶要求作特殊設計。

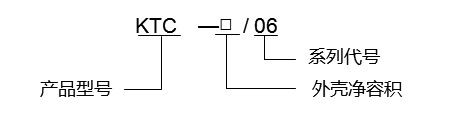

特殊定制防爆正壓柜型號含義

特殊定制防爆正壓柜產品型號

防爆標志

特殊定制防爆正壓柜安全指標

a) 柜內正壓值大于250Pa時，正壓腔開始自動排氣；
b) 柜內正壓值小于80Pa大于50Pa時，低壓報警提示；
c) 柜內正壓值小于50Pa， 1區使用時正壓柜自動切斷電源， 2區使用時正壓柜可以只報警，不切斷電源。（不切斷電源的設置見6.5條）



特殊定制防爆正壓柜遵循標準

標準代號	標準名稱
GB14048.1-2008	低壓開關設備和控制設備
GB3836.1—2010	爆炸性氣體環境用電氣設備 第 1 部分：通用要求
GB3836.2—2010	爆炸性氣體環境用電氣設備第2 部分：隔爆型“d”
GB3836.5—2004	爆炸性氣體環境用電氣設備第5 部分：正壓外殼型“p”
GB3836.9—2006	爆炸性氣體環境用防爆電氣設備 第9部分：澆封型“m”
GB4208—2008	外殼防護等級（IP 代碼）

參數	描述
防爆標志	ExdmbpxⅡCT4 Gb
認證機構	NEPSI
溫度范圍	-20°C~40°C
氣源	不含有爆炸性氣體和粉塵的壓縮空氣或惰性氣體
氣源壓力	0.2~1.0Mpa
氣源流量	＞10m3/h
外殼防護等級	IP65/IP66
額定電壓	AC380V/AC220V/DC24V
額定電流	≤1000A
維持壓力	150-400Pa
最大吹掃壓力	≤ 2000Pa
最小工作壓力	≥50Pa
吹掃容積	5倍正壓腔凈容積
氣體消耗量	取決于柜體容積和面板與案件數量，每立方米正壓腔容積≤5m³/h
