BXMD照明動力配電箱（以下簡稱配電箱），按GB3836.2010≤爆炸性氣體環境用防爆電氣設備≥規程設計和制造。防爆標志：ExdIIBT6Gb，可適用于具有可燃性氣體與空氣形成的爆炸性混合物（其混合物屬于IIA,IIB類T1~T6組）及以下的場所;

使用場所介質中不含油破壞金屬絕緣的活動性化學物質，供交流50HZ、220V/380V的線路中，作為電力設備的控制之用。

防爆照明動力配電箱結構描述

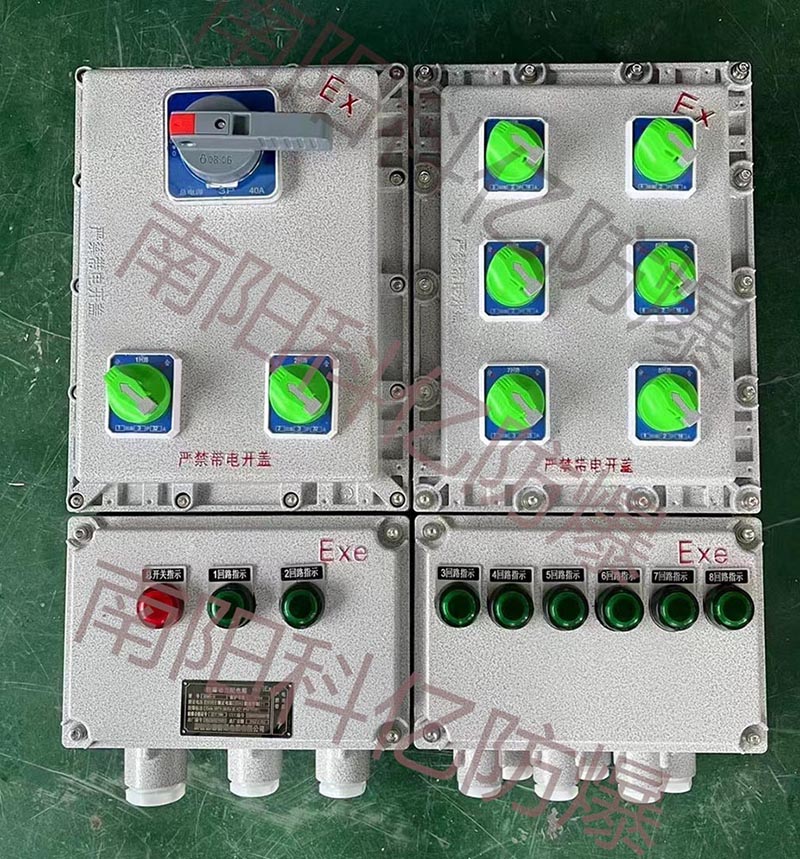

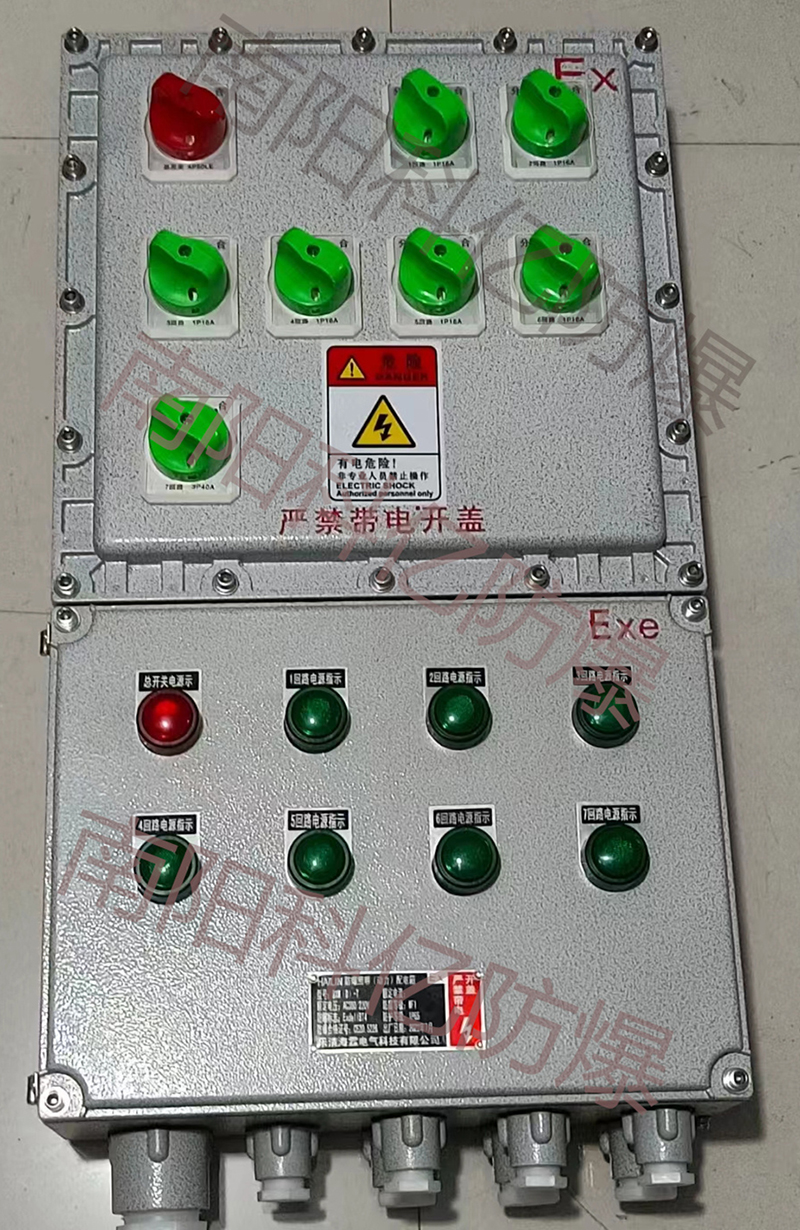

配電箱的外殼是用高強度鋁合金鑄造或優質鋼板焊接制成，內腔空氣開關，通過蓋上的手柄及傳動機構操作開關，蓋和體用螺絲緊固，蓋上標明“嚴禁帶電開蓋”警告牌以報安全，主副腔有接線連接端子，引出線口中用G1/2~G4的鋼管或不同外徑橡膠電纜作進出線用。

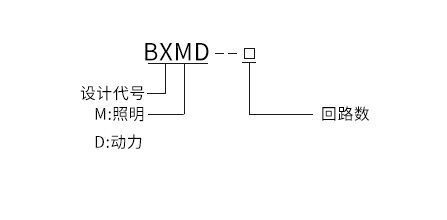

防爆照明動力配電箱型號含義

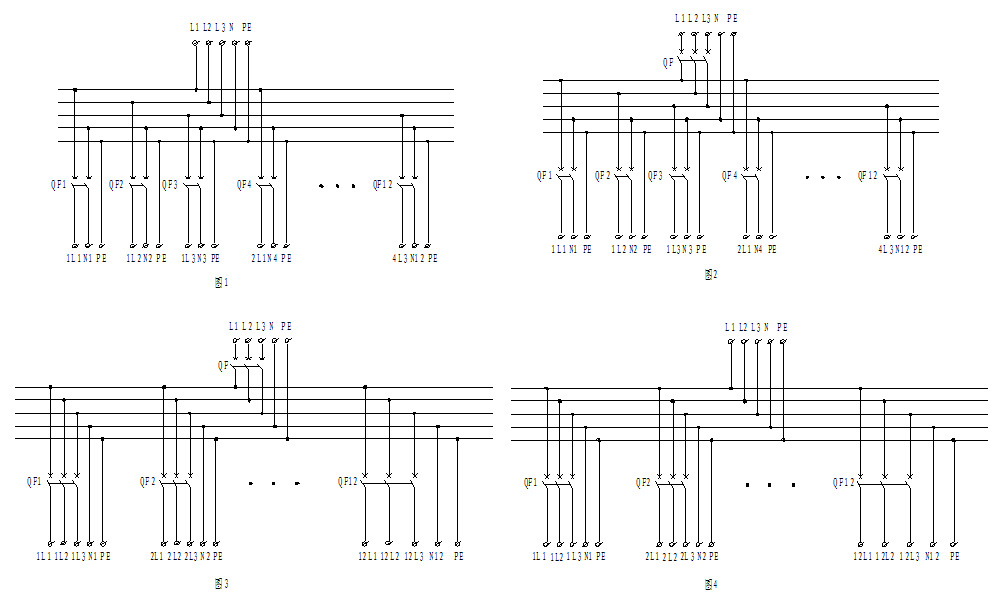

防爆照明動力配電箱電氣原理



防爆照明動力配電箱使用環境

海拔不超過2000米；
工作溫度為-20°C~+40°C；
相對濕度不大于90%（+25°C）；
戶內、戶外均可使用；
無劇烈沖擊和振動場所。

1)  執行標準：GB3836.1、GB3836.2、 GB12476.1、GB12476.5
2)  額定電壓：AC380V/AC220V；額定電流：≤600A
3)  防爆等級：Ex d IIB T6 Gb/Ex tD A21 IP65 T80℃
4)  防護等級：IP65
5)  引入口規格：G1/2~G4的鋼管或不同外徑橡膠電纜作進出線用

客戶訂貨需提供以下參數：
安裝區域：□室內□室外
安裝方式：□掛式□立式
接線方式：□我司成套接線□僅供防爆外殼和防爆操作機構，元件和接線由客戶自供
外殼：提供箱內凈尺寸、面板元件數量和規格、出線口數量和規格
成套：需要提供原理圖、元件品牌要求。
