防爆穿線盒

廠家直銷

全程跟蹤

免費設計

防爆穿線盒外殼材質有壓鑄鋁合金和鑄鋼兩種，結構形式多樣，滿足現場各種布線需要，適用于爆炸性氣體環境1區、2區，可燃性粉塵環境21區、22區，IIA、IIB、IIC級爆炸性氣體環境。廣泛適用于石油采煉，儲存，化工，醫藥，軍工及軍事設施等爆炸性危險場所。

24小時咨詢熱線： 18637780383

防爆穿線盒產品介紹

1.適用于爆炸性氣體環境1區、2區；
2.適用于可燃性粉塵環境21區、22區；
3.適用于IIA、IIB、IIC級爆炸性氣體環境；

4.廣泛適用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等爆炸性危險場所。

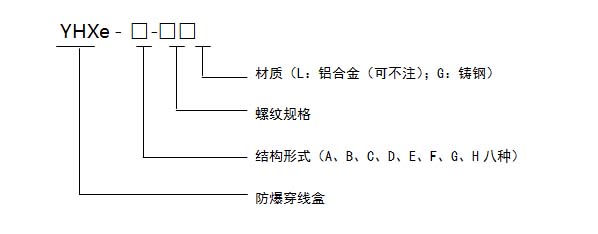

防爆穿線盒型號含義

防爆穿線盒產品特點

1.外殼材質有壓鑄鋁合金和鑄鋼兩種；
2.鋁合金產品外殼表面高壓靜電噴塑、鑄鋼產品表面鍍鋅處理；
3.結構形式多樣，滿足現場各種布線需要；
4.不銹鋼外露緊固件。

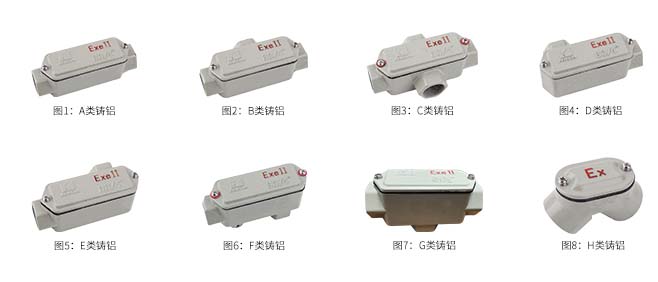

防爆穿線盒

防爆穿線盒技術參數

1.執行標準：GB 3836.1、GB 3836.3、GB 12476.1、GB 12476.5、IEC60079-0、IEC60079-7
2.防爆標志：Exe ⅡGb/Ex tD A21
3.防護等級：IP65
4.防腐等級：WF1

防爆穿線盒選型表

A型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-A-G1/2□	G1/2″	15	110	33	42	110	33	42
YHXe-A-G3/4□	G3/4″	20	130	38	48	130	38	48
YHXe-A-G1□	G1″	25	155	45	54	155	45	54
YHXe-A-G1¼□	G1¼″	32	170	58	66	170	58	66
YHXe-A-G1½□	G1½″	40	180	62	76	180	62	76
YHXe-A-G2□	G2″	50	248	76	97	248	76	88
YHXe-A-G2½□	G2½″	70	260	94	116	260	94	108
YHXe-A-G3□	G3″	80	260	108	129	260	108	120
YHXe-A-G4□	G4″	100	370	140	167	370	140	154

B型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-B-G1/2□	G1/2″	15	110	50	42	110	50	42
YHXe-B-G3/4□	G3/4″	20	130	55	48	130	55	48
YHXe-B-G1□	G1″	25	155	67	54	155	67	54
YHXe-B-G1¼□	G1¼″	32	170	79	66	170	79	66
YHXe-B-G1½□	G1½″	40	180	84	76	180	84	76
YHXe-B-G2□	G2″	50	248	96	97	248	96	88
YHXe-B-G2½□	G2½″	70	260	114	116	260	114	108
YHXe-B-G3□	G3″	80	260	131	129	260	131	120
YHXe-B-G4□	G4″	100	370	135	167	370	135	154

C型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-C-G1/2□	G1/2″	15	110	67	42	110	67	42
YHXe-C-G3/4□	G3/4″	20	130	72	48	130	72	48
YHXe-C-G1□	G1″	25	155	88	54	155	88	54
YHXe-C-G1¼□	G1¼″	32	170	100	66	170	100	66
YHXe-C-G1½□	G1½″	40	180	105	76	180	105	76
YHXe-C-G2□	G2″	50	248	116	97	248	116	88
YHXe-C-G2½□	G2½″	70	260	134	116	260	134	108
YHXe-C-G3□	G3″	80	260	154	129	260	154	120
YHXe-C-G4□	G4″	100	370	210	167	370	210	154

D型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-D-G1/2□	G1/2″	15	101	50	42	101	50	42
YHXe-D-G3/4□	G3/4″	20	121	55	48	121	55	48
YHXe-D-G1□	G1″	25	141	67	54	141	67	54
YHXe-D-G1¼□	G1¼″	32	160	79	66	160	79	66
YHXe-D-G1½□	G1½″	40	170	84	76	170	84	76
YHXe-D-G2□	G2″	50	228	96	97	228	96	88
YHXe-D-G2½□	G2½″	70	240	114	116	240	114	108
YHXe-D-G3□	G3″	80	243	131	129	243	131	120
YHXe-D-G4□	G4″	100	335	175	167	335	175	154

E型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-E-G1/2□	G1/2″	15	101	50	42	101	50	42
YHXe-E-G3/4□	G3/4″	20	121	55	48	121	55	48
YHXe-E-G1□	G1″	25	141	67	54	141	67	54
YHXe-E-G1¼□	G1¼″	32	160	79	66	160	79	66
YHXe-E-G1½□	G1½″	40	170	84	76	170	84	76
YHXe-E-G2□	G2″	50	228	96	97	228	96	88
YHXe-E-G2½□	G2½″	70	240	114	116	240	114	108
YHXe-E-G3□	G3″	80	243	131	129	243	131	120
YHXe-E-G4□	G4″	100	335	175	167	335	175	154

F型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-F-G1/2□	G1/2″	15	101	33	59	101	33	59
YHXe-F-G3/4□	G3/4″	20	121	38	65	121	38	66
YHXe-F-G1□	G1″	25	141	45	74	141	45	77
YHXe-F-G1¼□	G1¼″	32	160	58	87	160	58	86
YHXe-F-G1½□	G1½″	40	170	62	98	170	62	96
YHXe-F-G2□	G2″	50	228	76	117	228	76	108
YHXe-F-G2½□	G2½″	70	240	94	136	240	94	128
YHXe-F-G3□	G3″	80	243	108	152	243	108	143
YHXe-F-G4□	G4″	100	335	140	202	335	140	93

G型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-G-G1/2□	G1/2″	15	110	33	59	110	33	59
YHXe-G-G3/4□	G3/4″	20	130	38	65	130	38	66
YHXe-G-G1□	G1″	25	155	45	74	155	45	77
YHXe-G-G1¼□	G1¼″	32	170	58	87	170	58	86
YHXe-G-G1½□	G1½″	40	180	62	98	180	62	96
YHXe-G-G2□	G2″	50	248	76	117	248	76	108
YHXe-G-G2½□	G2½″	70	260	94	136	260	94	128
YHXe-G-G3□	G3″	80	260	108	152	260	108	143
YHXe-G-G4□	G4″	100	370	140	202	370	140	190

H型鑄鋁

型號	螺紋規格	管通徑	鑄鋁外形尺寸(mm)			鑄鋼外形尺寸(mm)
型號	螺紋規格	管通徑	長	寬	高	長	寬	高
YHXe-H-G1/2□	G1/2″	15	80	31	46	80	31	48
YHXe-H-G3/4□	G3/4″	20	78	36	48	78	36	50
YHXe-H-G1□	G1″	25	107	42	60	107	42	63
YHXe-H-G1¼□	G1¼″	32	114	51	63	114	51	67
YHXe-H-G1½□	G1½″	40	130	56	71	130	56	75
YHXe-H-G2□	G2″	50	166	72	90	166	72	94
YHXe-H-G2½□	G2½″	70	250	94	110	250	94	102
YHXe-H-G3□	G3″	80	263	108	121	263	108	113
YHXe-H-G4□	G4″	100	320	140	138	320	140	126
